이미지 분류 모델의 구성 레이어에 대한 결과값 시각화

이미지에 대한 Classification 및 Detection, Segmentation에 대한 신경망 모델을 구성하는 레이어 중 Convolution 관련 레이어의 결과값에 대한 시각화에 대한 내용입니다. 딥러닝 라이브러리 중 PyTorch로 예제를 작성했으며, CNN 모델 중 가장 이해하기 쉬운 VGG를 대상으로 하였습니다.

먼저 필요한 패키지와 미리 학습된 VGG 모델을 불러와 그 레이어 구성을 출력해 봅니다.

import matplotlib.pyplot as plt
from torchvision import transforms
from torchvision import models
from PIL import Image

vgg = models.vgg16(pretrained=True).cuda()
print(vgg)

결과는 다음과 같습니다.

위의 특징(Feature)를 추출하는 레이어 중 0번째 레이어의 출력결과를 시각화 합니다. PyTorch는 특정 레이어의 입력 데이터와 그 연산의 결과를 특정 함수로, 연산이 완료되면 전달해 호출해 줍니다. 아래는 이에 대한 클래스입니다.

class LayerResult:
    def __init__(self, payers, layer_index):
        self.hook = payers[layer_index].register_forward_hook(self.hook_fn)

    def hook_fn(self, module, input, output):
        self.features = output.cpu().data.numpy()

    def unregister_forward_hook(self):
        self.hook.remove()

LayerResult은 레이어의 연산 결과를 검사할 레이어를 특정하는 인자를 생성자의 인자값으로 갖습니다. 해당 레이어의 register_forward_hook 함수를 호출하여 그 결과를 얻어올 함수를 등록합니다. 등록된 함수에서 연산 결과를 시각화하기 위한 데이터 구조로 변환하게 됩니다. 이 클래스를 사용하는 코드는 다음과 같습니다.

result = LayerResult(vgg.features, 0)

img = Image.open('./images/cat.jpg')
img = transforms.ToTensor()(img).unsqueeze(0)
vgg(img.cuda())

activations = result.features

위의 코드의 마지막 라인에서 언급된 activations에 특정 레이어의 결과값이 담겨 있습니다. 이제 이 결과를 출력하는 코드는 다음과 같습니다.

fig, axes = plt.subplots(8,8)
for row in range(8):
    for column in range(8):
        axis = axes[row][column]
        axis.get_xaxis().set_ticks([])
        axis.get_yaxis().set_ticks([])
        axis.imshow(activations[0][row*8+column])

plt.show()

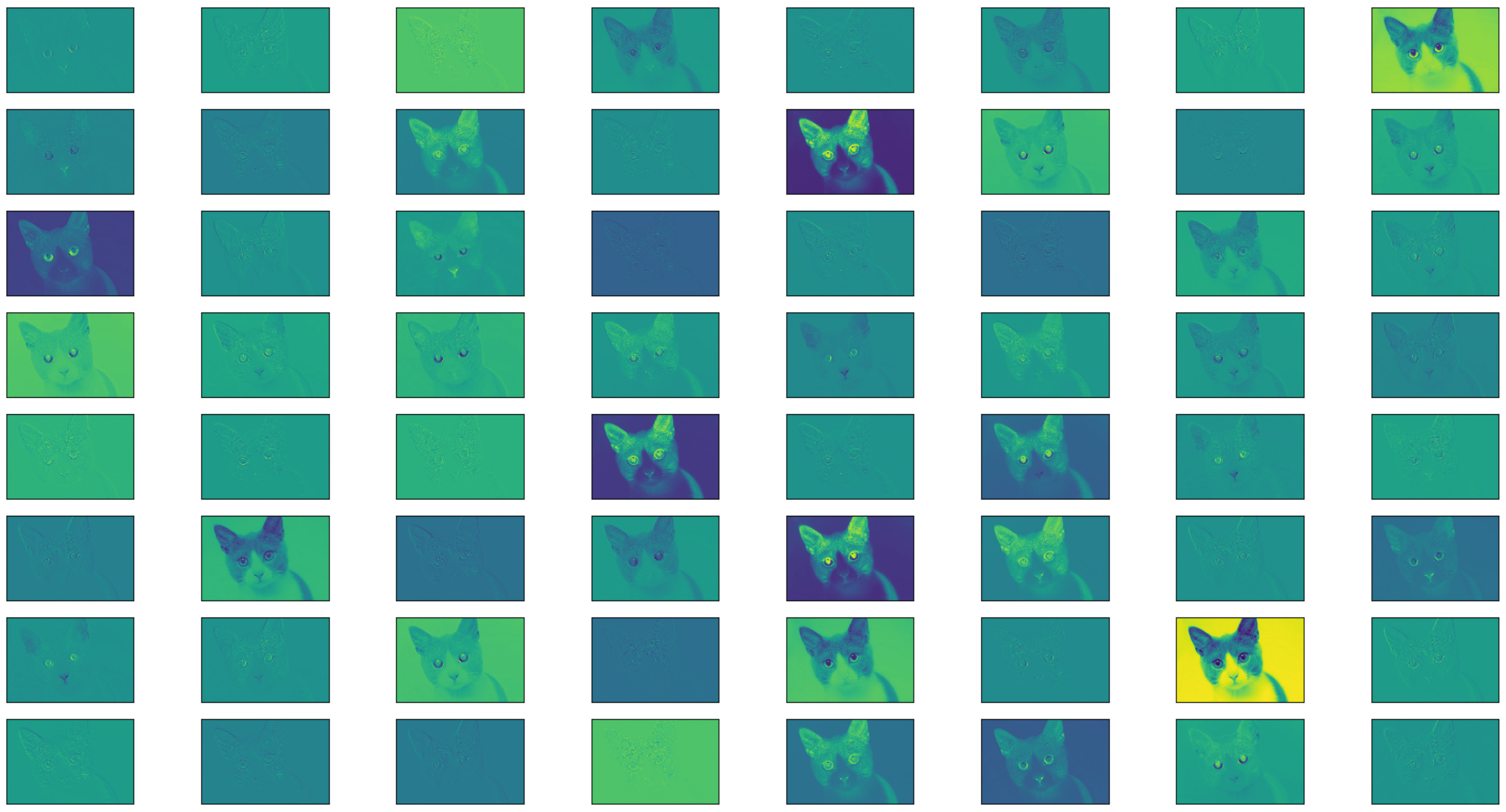

결과 이미지가 총 64인데, 이는 앞서 VGG의 구성 레이어를 살펴보면, 첫번째 레이어의 출력 채널수가 64개이기 때문입니다. 결과는 다음과 같습니다.

추가로 특정 레이어의 가중치값 역시 시각화가 가능합니다. 아래의 코드가 그 예입니다.

import matplotlib.pyplot as plt
from torchvision import transforms
from torchvision import models
from PIL import Image

vgg = models.vgg16(pretrained=True).cuda()

print(vgg.state_dict().keys())
weights = vgg.state_dict()['features.0.weight'].cpu()

fig, axes = plt.subplots(8,8)
for row in range(8):
    for column in range(8):
        axis = axes[row][column]
        axis.get_xaxis().set_ticks([])
        axis.get_yaxis().set_ticks([])
        axis.imshow(weights[row*8+column])

plt.show()

9번 코드에서 가중치를 가지는 레이어의 ID를 출력해 주는데, 그 결과는 다음과 같습니다.

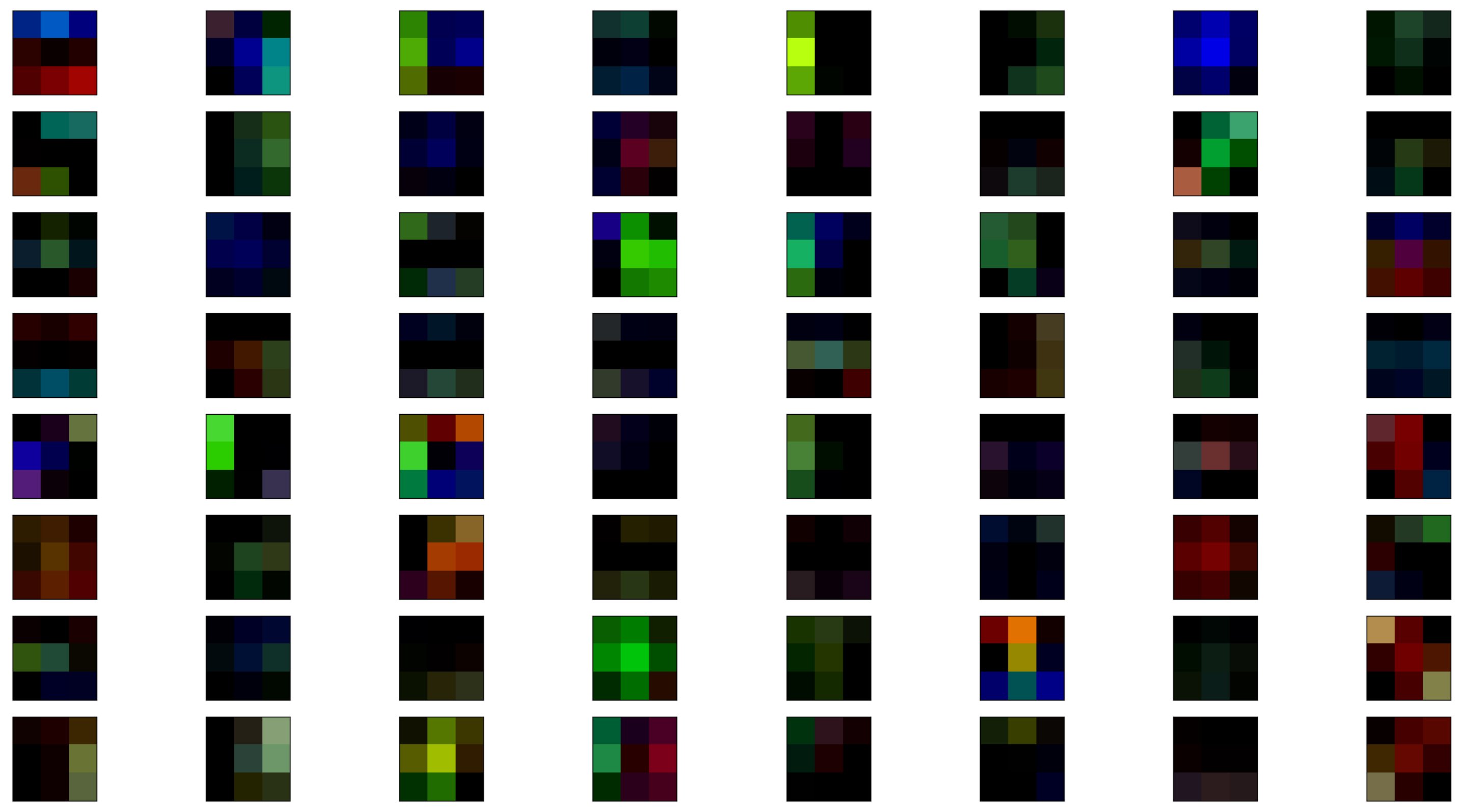

위의 레이어 ID로 가중치값을 가져올 레이어를 특정할 수 있는데요. 최종적으로 위의 코드는 다음과 같이 가중치를 시각화해 줍니다.
