[GIS] FingerEyes-Xr, TMS(OSGeo Spec) 지원

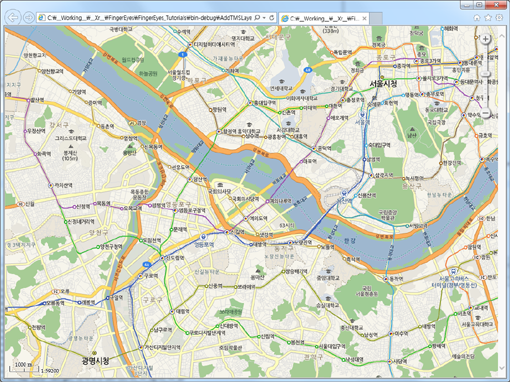

핑거아이즈가 OSGeo 스펙인 TMS를 지원합니다. TMS는 타일맵 형태의 맵 서비스로 오픈스트리트, 다음, 네이버, 지오서비스의 지도 서비스에서 따르는 맵 서비스 형태입니다. 핑거아이즈에서 TMS를 지원함으로써 사용자가 원하는 다양한 배경지도를 쉽게 활용할 수 있습니다. 다음은 네이버에서 제공하는 배경지도를 핑거아이즈에서 레이어로 추가한 화면입니다.

사용자 삽입 이미지
TMS를 활용하기 위해서는 최소한 다음과 같은 메타데이터(Metadata)를 알고 있어야 합니다.

1픽셀에 대한 지도단위 길이
타일맵 이미지 요청 URL
MBR(Boundray)
타일맵 이미지 크기(256×256 등)
타일맵 이미지 형식(PNG/JPEG/GIF 등)

다음은 핑거아이즈에서 네이버의 지도를 TMS를 통해 레이어로 추가하는 코드입니다.

var lyr:IXrLayer = new XrTMSLayer(
  "basemap",
  [
    "http://onetile1.map.naver.net/get/18/0/0/${z}/${x}/${y}/bl_vc_bg/ol_vc_an",
    "http://onetile2.map.naver.net/get/18/0/0/${z}/${x}/${y}/bl_vc_bg/ol_vc_an",
    "http://onetile3.map.naver.net/get/18/0/0/${z}/${x}/${y}/bl_vc_bg/ol_vc_an",
    "http://onetile4.map.naver.net/get/18/0/0/${z}/${x}/${y}/bl_vc_bg/ol_vc_an"
  ],
  [2048, 1024, 512, 256, 128, 64, 32, 16, 8, 4, 2, 1, 0.5, 0.25],
  new XrExtent(90112, 1192896, 1990673, 2761664)
);

map.layers.addLayer(lyr);

참고로 TMS를 지원 사이트에서 지도 데이터를 업데이트 하면서 metadata가 자주 변경될 수 있습니다.
