[GIS] DuraMap-Xr, 속성 확인하기(Identify )

GIS에서 공간 데이터는 도형에 대한 좌표값과 이 도형에 대한 속성 값으로 이루어져 있습니다. 여기서 속성 데이터는 데이터베이스의 테이블 구조와 동일하게 필드 정보와 필드에 해당하는 값에 해당하는 레코드 정보로 구성되어 있습니다. DuraMap-Xr에서 이러한 속성 데이터를 확인하는 API에 대해 살펴보기 위해 마우스로 화면상의 도형을 클릭하면 해당 도형의 속성값을 간단히 메시지 창에서 표현해 주는 예제를 작성해 보도록 하겠습니다. 먼저 다음과 같은 UI를 작성합니다.

사용자 삽입 이미지

총 6개의 버튼과 Xr 맵 컨트롤로 구성되어 있습니다. 첫번째 버튼은 shp 파일을 통해 레이어를 추가하기 위한 버튼(Add Layer)이며 이미지를 캡션으로 추가한 4개이 버튼은 마우스를 통해 지도를 조작하기 위한 전체 보기, 확대, 축소, 이동에 대한 버튼입니다. 끝으로 마지막 버튼(Identify)는 마우스로 화면상의 도형을 선택하면 해당 도형의 속성을 표시하도록 하는 버튼입니다. 먼저 Add Layer에 대한 코드는 로컬에 존재하는 shp 파일을 추가하는 코드로써 다음과 같습니다.

axXr1.MapBackgoundColor = Color.FromArgb(0, 0, 0);

axXr1.Layers.AddShapeMapLayer("map", "d:/data/dong.shp");
axXr1.WaitForAllConnections();

XrMapLib.IShapeMapLayer ML = axXr1.Layers.GetLayerAsShapeMap("map");
if(ML != null)
{
    ML.FillSymbol.Color =
        (uint)ColorTranslator.ToOle(Color.FromArgb(150, 150, 150));
    ML.LineSymbol.Color =
        (uint)ColorTranslator.ToOle(Color.FromArgb(255, 255, 255));
    axXr1.ZoomFullExtent();
    axXr1.MouseMode = XrMapLib.XrMapViewModeEnum.XrZoomInMode;
}

여기서는 행정동에 해당하는 shp 파일에 대한 레이어를 추가(다른 shp 파일을 사용해도 상관없음)하고 있으며 추가한 후에 바로 레이어의 그리기 심벌을 변경해주고 있습니다. 그리고 ZoomFullExtent를 호출하여 레이어 전체 보기를 수행하고 마우스의 조작 모드를 확대 모드로 설정하기 위해 MouseMode를 XrZoomInMode로 지정합니다.

다음으로 마우스를 통해 화면상의 지도를 조작하기 위한 4개의 버튼은 다음과 같습니다. 이미 DuraMap-Xr의 튜토리얼에서 소개했던 코드이지만 복습을 위해 다시 한번 살펴보면 다음과 같습니다.

먼저 첫번째 화면 조작 버튼인 전체 보기에 대한 코드입니다.

axXr1.ZoomFullExtent();

그리고 다음은 마우스로 사각영역을 지정해 지정한 영역을 확대해 주는 버튼에 대한 코드입니다.

axXr1.MouseMode = XrMapLib.XrMapViewModeEnum.XrZoomInMode;

그리고 다음은 역시 마우스로 사각영역을 지정하여 축소하는 버튼에 대한 코드입니다.

axXr1.MouseMode = XrMapLib.XrMapViewModeEnum.XrZoomOutMode;

끝으로 지도를 마우스를 드래그 하여 이동하는 코드입니다.

axXr1.MouseMode = XrMapLib.XrMapViewModeEnum.XrPanMode;

이제 마지막으로 이 튜토리얼의 하일라이트인 Identify 버튼의 클릭 이벤트의 코드는 다음과 같습니다.

axXr1.MouseMode = XrMapLib.XrMapViewModeEnum.XrNormalMode;

단지 마우스 조작을 XrNormalMode로 지정하고 있을 뿐이며 이렇게 지정된 마우스 조작 모드는 Xr 맵 엔진의 다음과 같은 LButtonUp 이벤트에서 처리해 주게 됩니다.

private void axXr1_OnLButtonUp(object sender,
    AxXrMapLib._IXrMapControlEvents_OnLButtonUpEvent e)
{
    if(axXr1.MouseMode == XrMapLib.XrMapViewModeEnum.XrNormalMode)
    {
        XrMapLib.IValueList FIDs =
            axXr1.GetFIDFromMousePoint("map", e.x, e.y, true);
        if (FIDs.Count > 0)
        {
            XrMapLib.IShapeMapLayer Lyr = axXr1.Layers.GetLayerAsShapeMap("map");
            XrMapLib.IAttributeTable tbl = Lyr.AttributeTable;
            XrMapLib.IFieldSet fs = tbl.FieldSet;
            int FID = FIDs.GetByInteger(0);
            XrMapLib.IAttributeRow row = tbl.GetRow(FID);

            if(row.Load()) {
                String value = "Result: \n\n";
                for (int iField = 0; iField < fs.FieldCount; ++iField)
                {
                    value += fs.GetFieldName(iField) +
                        ": " + row.GetValueAsString(iField) + "\n";
                }

                MessageBox.Show(value);

                row.Unload();
            }
        }
       else
       {
           MessageBox.Show("No Item");
       }
    }
}

4번째 줄을 통해 Identify 버튼을 통해 지정된 마우스 모드(MouseMode)의 값(XrNormalMode)일 경우 마우스로 클릭된 지점의 도형에 대한 속성을 조회하는 코드가 실행됩니다. 6번째 줄의 코드인 GetFIDFromMousePoint는 지정된 이름에 해당하는 레이어에 대해 지정된 화면 좌표 상의 도형에 대한 FID 리스트를 반환하게 됩니다. GetFIDFromMousePoint의 마지막 4번째 인자를 통해 지정된 좌표에 존재하는 FID에 대해 첫번째 하나가 발견되면 바로 반환하도록 지시합니다. 8번째 코드를 통해 클릭된 마우스 지점에 대한 도형이 존재하는지를 파악하고 10번~23번 코드를 통해 해당되는 도형에 대한 속성값과 쿼리하여 메세지 창으로 표시합니다. 10번 코드를 통해 해당 레이어를 얻어오는 코드이며 11번 코드는 해당 레이어의 속성 테이블 객체를 얻어 오는 코드이고 12번 코드는 속성 테이블에 대한 필드 정보 객체를 얻어오는 코드이며 13번은 앞서 GetFIDFromMousePoint로부터 얻은 도형에 대한 FID를 값을 가져오는 코드입니다. 그리고 14번 코드는 FID에 해당하는 속성 레코드 객체를 가져오는 코드입니다. 그리고 16번 코드에서 21번 코드는 필드 이름과 필드에 대한 값을 얻어와 문자열로 구성하는 코드입니다. 아래의 결과는 실제 마우스를 통해 클릭한 지점의 도형에 대한 속성을 표시하는 결과 화면입니다.

사용자 삽입 이미지

[GIS] DuraMap-Xr, 지도위에 라벨 표시

Xr 맵엔진에 수치지도를 레이어로 추가하고 수치지도에 대한 속성값을 텍스트로 지도위에 표시하는 기능을 라벨 표시 또는 어노테이션 표시라고 합니다. DuraMap-Xr의 라벨 표시에 대한 API를 간단한 예를 통해 살펴 보도록 하겠습니다. 먼저 아래와 같이 버튼 3개와 Xr 컨트롤을 폼에 배치합니다.

사용자 삽입 이미지
총 3개의 버튼으로 구성되며 Add Layer는 ESRI의 shp 파일을 읽어 레이어를 추가합니다. 그리고 이 추가된 레이어에 대해 2개의 라벨을 추가하는 코드가 각각 ‘Add Label 1’과 ‘Add Label 2’ 버튼에 해당합니다. Xr에서는 하나의 레이어에 대해 다수의 라벨을 표시할 수 있는 멀티 라벨링 기능을 제공합니다. ‘Add Layer’의 코드는 아래와 같습니다.

axXr1.Layers.AddShapeMapLayer("서울", "d:/__data__/seoul.SHP");

실행을 하고 해당 버튼을 누르면 화면에 아무것도 표시되지 않습니다. DuraMap-Xr은 파일이나 지도서버로부터 데이터를 요청하면 데이터를 모두 받을때 OnLayerConnectionCompleted 이벤트가 발생하게 됩니다. 이 이벤트에 아래의 코드를 추가합니다.

private void axXr1_OnLayerConnectionCompleted(object sender,
    AxXrMapLib._IXrMapControlEvents_OnLayerConnectionCompletedEvent e)
{
    axXr1.ZoomFullExtent();
    axXr1.ZoomInFix();
}

즉, 지도 레이어가 완전하게 읽어진 후 지도를 화면에 꽉 채워 그리도록 합니다. ZoonFullExtent 호출 뒤에 바로 ZoomInFix를 호출하여 지도를 확대해 좀 더 화면에 꽉 차게 합니다. 이제 실행하고 해당 버튼을 클릭하면 아래처럼 지도가 표시됩니다.
사용자 삽입 이미지
이제 라벨을 추가하는 ‘Add Label 1’ 버튼의 코드를 살펴보기 전에 이 shp 파일에 대한 속성 정보를 살펴보면 아래와 같습니다.
사용자 삽입 이미지
총 2개의 필드가 존재하며 ‘Add Label 1’ 버튼에서는 SGG_NM 필드를 이용해 라벨을 표시하도록 하겠습니다. ‘Add Label 1’ 버튼에 대한 코드는 아래와 같습니다.

axXr1.Labels.AddLabel("서울", "{SGG_NM}");
XrMapLib.ILabel lbl = axXr1.Labels.GetLabel("서울", "{SGG_NM}");
lbl.SmartLabel = false;
lbl.Font.Name = "맑은 고딕";
lbl.Font.Size = 10;
axXr1.Update();

Xr 엔진의 Labels 프로퍼티 객체의 매서드인 AddLabel 매서드를 통해 라벨을 추가합니다. 인자는 2개로써 첫째는 대상 레이어의 이름이며 둘째는 라벨 문자값으로 표시할 필드명입니다. 지정할 필드명 양쪽으로 {와 }로 감싸야 합니다. 이는 DuraMap-Xr이 표현식을 통한 라벨 기능을 제공하기 때문입니다. 이렇게 추가된 라벨은 GetLabel을 통해 라벨 객체로써 얻을 수 있으며 이 객체를 통해 여러가지 속성을 제어할 수 있습니다. 실행해 보면 아래 그림과 같습니다.

사용자 삽입 이미지
이제 또 다른 라벨을 추가하는 ‘Add Label 2’ 버튼에 대한 코드를 살펴보겠습니다. 이 코드는 앞서 설명한 ‘Add Label 1’ 버튼의 코드와 유사합니다.

axXr1.Labels.AddLabel("서울", "({SGG_ENG_NM})");
XrMapLib.ILabel lbl = axXr1.Labels.GetLabel("서울", "({SGG_ENG_NM})");
lbl.SmartLabel = false;
lbl.Font.Name = "Arial";
lbl.Font.Size = 9;
lbl.Font.Color = (uint)ColorTranslator.ToOle(Color.FromArgb(0, 0, 255));
lbl.Offset.HeightUnit = 1;
axXr1.Update();

주의 깊이 살펴볼 만한 코드는 7번째 코드로 이는 라벨의 높이 만큼 위치를 이동시키라는 코드로 +1의 값은 아래 방향으로 높이 x 1 픽셀만큼 이동하라는 의미입니다. 이는 ‘Add Label 1’ 버튼에서 추가한 라벨과 중복되어지는 것을 막기 위함입니다. 실행하여 버튼을 순서대로 눌러보면 아래 결과와 같습니다.

사용자 삽입 이미지

[GIS] DuraMap-Xr, 도형 지도 레이어의 심벌 지정

Xr의 속성 중 레이어를 관리하는 객체인 Layers의 AddShapeMapLayer 매서를 통해 추가된 수치 지도 레이어의 색상 심벌 등을 지정하는 API에 대한 설명입니다.

먼저 개발환경에서 C#의 폼 어플리케이션 프로젝트를 생성하고 폼에 버튼들과 Xr 맵엔진을 올려 아래와 같이 화면을 디자인합니다.

사용자 삽입 이미지

상단에 4개의 버튼이 있는데, 왼쪽에서 오른쪽으로 순서대로 클릭하여 Xr 맵 컴포넌트에 그 반응을 살펴 보도록 하겠습니다. 첫번째 버튼인 Add Layers는 shp 파일로부터 레이어를 추가하는데 건물과 실폭도로에 대한 컨텐츠를 가지고 있습니다. 이 버튼의 클릭 이벤트는 아래와 같습니다.

axXr1.MapBackgoundColor = Color.FromArgb(10, 80, 10);

axXr1.Layers.AddShapeMapLayer("건물", "d:/building.shp");
axXr1.Layers.AddShapeMapLayer("도로", "d:/road.shp");
axXr1.WaitForAllConnections();

axXr1.ZoomFullExtent();
axXr1.MapScale = 4000;

레이어의 식별자로써 사용된 레이어의 이름인 ‘건물’, ‘도로’를 통해 각 레이어 객체를 얻어와 그리기 정의 심벌을 변경함으로써 원하는 스타일의 지도를 그릴 수 있습니다. 먼저 건물 레이어의 심벌을 변경하는 버튼인 Symbol Building 버튼의 클릭 이벤트에 대한 코드는 아래와 같습니다.

XrMapLib.IShapeMapLayer lyr;
lyr = axXr1.Layers.GetLayerAsShapeMap("건물");
if(lyr != null)
{
    lyr.LineSymbol.Color =
        (uint)ColorTranslator.ToOle(Color.FromArgb(0, 0, 0));
    lyr.FillSymbol.Color =
        (uint)ColorTranslator.ToOle(Color.FromArgb(107, 107, 107));
    axXr1.Update();
}

ShapeMapLayer는 LineSymbol과 FillSymbol 그리고 PointSymbol 프로퍼티를 제공하며 이 프로퍼티를 통해 도형을 그리기 위한 심벌을 변경할 수 있습니다. 위의 코드는 도형의 선과 면에 대한 색상 심벌을 변경하고 있습니다.

다음은 ‘도로’ 레이어에 대한 심벌을 변경하는 버튼인 Symbol Road에 대한 코드로써 건물 레이어의 심벌을 변경하는 것과 다르지 않습니다.

XrMapLib.IShapeMapLayer lyr;
lyr = axXr1.Layers.GetLayerAsShapeMap("도로");
if (lyr != null)
{
    lyr.LineSymbol.Color =
        (uint)ColorTranslator.ToOle(Color.FromArgb(200, 200, 200));
    lyr.LineSymbol.Width = 1;
    lyr.FillSymbol.Color =
        (uint)ColorTranslator.ToOle(Color.FromArgb(200, 200, 200));

    axXr1.Update();
}

이제 끝으로 건물 레이어의 층수에 대한 값에 대한 속성을 이용하여 입체적으로 표현하기 위한 2.5D Building에 대한 버튼의 코드는 아래와 같습니다.

XrMapLib.IShapeMapLayer lyr;
lyr = axXr1.Layers.GetLayerAsShapeMap("건물");
if (lyr != null)
{
    XrMapLib.MapTheme3D theme3D = lyr.Set3DTheme();
    theme3D.HeightFieldName = "ABV_FL_CNT";
    theme3D.HeightWeight = 3.3;

    axXr1.Update();
}

건물 레이어의 층수에 대한 값은 ABV_FL_CNT라는 이름의 필드에 해당하며 이 값은 층수이므로 미터 단위의 높이값으로 환산하기 위해 3.3이라는 가중치를 주는 코드입니다.

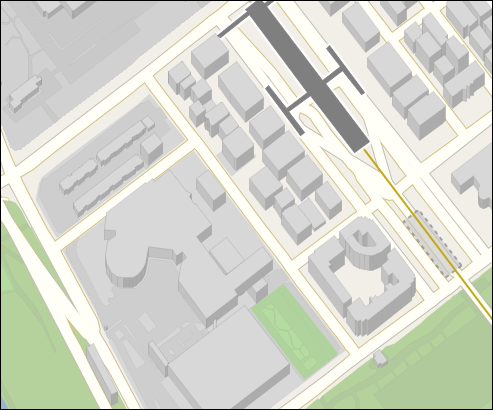

이렇게 총 4개의 버튼에 대한 코드를 통해 순서대로 버튼을 클릭하면 아래와 같은 결과가 Xr 지도에 표시됩니다.

사용자 삽입 이미지

[GIS] DuraMap-Xr, ESRI Shp 파일 생성하기

DuraMap-Xr은 쉽게 ESRI의 SHP 파일을 생성할 수 있습니다. SHP 파일은 도형 정보와 속성 데이터가 별도의 파일로 분리된 파일 시스템으로 도형정보는 .shp 파일에 저장되고 속성정보는 .dbf 파일에 저장됩니다. 간단히 DuraMap-Xr에서 SHP 파일을 생성하는 예를 보이기 위해 아래와 같은 폴리곤 데이터를 만들어 보는 DuraMap-Xr의 API에 대해 살펴보겠습니다.

사용자 삽입 이미지
총 3개의 폴리곤으로 구성되어 있으며 속성에 대한 테이블의 필드 구조는 Name, Age, Height를 가집니다.

  1. Name은 문자열 타입
  2. Age는 정수 타입
  3. Height는 실수 타입

그림을 살펴보면 Name이 대길이는 도형은 가운데 구멍이 뚤린 Ring 형태입니다. 즉, 하나의 도형이 2개의 폴리곤으로 구성되는데 하나는 외각 폴리곤이고 두번째는 내부 폴리곤(Hole)입니다. 홍길동과 코난에 대한 도형은 하나의 폴리곤으로 구성되어 있구요.

DuraMap-Xr은 포인트, 폴리라인, 폴리곤 타입에 대한 SHP 파일을 생성할 수 있습니다. 여기서는 위의 그림에 해당하는 폴리곤 SHP 파일을 만들어 보겠습니다.

먼저 Visual Studio를 실행하고 윈도우즈 폼 응용프로그램에 해당하는 프로젝트를 시작합니다. 그리고 참조 추가를 통해 XrMapLib를 추가합니다. 제대로 되었다면 솔루션 탐색기의 참조에 다음 항목이 표시됩니다.

사용자 삽입 이미지
폼위에 버튼을 하나만을 올려 놓습니다. 이 버튼을 클릭하면 SHP 파일이 만들어 지게 됩니다. 지금부터는 클릭 이벤트에 대한 코드를 한줄 한줄 순서대로 소개하겠습니다. 만들고자하는 도형에 대한 그림과 비교하면서 잘 살펴보시기 바랍니다.

XrMapLib.FieldSetDefine FSD = new XrMapLib.FieldSetDefine();
FSD.AddStringField("Name", 20);
FSD.AddIntegerField("Age", 4);
FSD.AddFloatField("Height", 6, 2);

속성에 대한 필드를 정의하는 부분입니다. Name 필드를 위해 AddStringField 매서드를 호출했고 두번째 인자는 값의 최대 길이입니다. 그리고 Age 필드를 위해 AddIntegerField를 호출했고 두번째 필드는 정수값의 길이입니다. 즉 최대 9999까지의 값을 입력할 수 있습니다. 그리고 Height 필드를 위해 AddFloatField를 호출하는데 두번째 인자는 실수값의 길이이며 세번째 값은 소수부분에 대한 길이입니다. 지정한 값이 6과 2이므로 최대 999.99까지의 값을 지정할 수 있습니다.

XrMapLib.Tool tool = new XrMapLib.Tool();

XrMapLib.EsriShpFileHandler SFH = tool.CreateEsriShpFileHandler("d:/polygon.shp",
    XrMapLib.XrShapeTypeEnum.XrPolygon, FSD);

if (SFH == null)
{
    MessageBox.Show("Error: Creating shp file");
}
else
{
    ....

위의 코드는 실제로 SHP 파일을 생성하는 코드로 Xr의 Tool 객체의 CreateEsriShpHandler를 이용하여 d:/ 폴더 위치에 polygon.shp 파일과 polygon.dbf 파일을 생성합니다. 두번째 인자는 생성하고자 하는 도형의 종류로써 여기서는 폴리곤(XrPolygon)을 지정했고 세번째 인자로 앞서 정의한 속성의 필드정의에 대한 객체를 넘깁니다. 성공적으로 파일이 생성되면 EsriShpFileHandler의 인스턴스가 반환되고 실패하면 null을 반환합니다. 실패한 이유로는 기존에 동일한 이름의 파일이 존재하거나 필드 정의가 잘못된 경우 등입니다. 다음의 코드는 성공적으로 파일을 생성했을때의 코드 부분입니다.

XrMapLib.CoordinateListCollection CLC = new XrMapLib.CoordinateListCollection();
XrMapLib.CoordinateList CL = new XrMapLib.CoordinateList();
XrMapLib.ValueList VL = new XrMapLib.ValueList();

실제 좌표값과 속성값을 저장할 객체드를 생성합니다. CoordinateList는 다수의 포인트 좌표들로 구성되는 리스트이고 CoordListCollection은 다수의 CoordinateList를 포함하는 객체입니다. 여러개의 폴리곤으로 구성된 도형을 추가할때 CoordinateListCollection을 사용해야 하며 위의 예에서 “대길이”에 해당하는 도형을 위한 객체입니다.

CL.Clear();
CL.Add(10, 10);
CL.Add(20, 10);
CL.Add(20, 20);
CL.Add(10, 20);

VL.Clear();
VL.AddByString("홍길동");
VL.AddByInteger(19);
VL.AddByFloat(173.4, 1);
SFH.AddSinglePart(CL, VL);

홍길동에 해당하는 도형을 추가하는 코드입니다. 주의할점은 속성값의 지정순서는 필드의 정의 순서와 일치해야 합니다.

CL.Clear();
CL.Add(30, 10);
CL.Add(40, 10);
CL.Add(40, 20);
CL.Add(30, 20);

VL.Clear();
VL.AddByString("코난");
VL.AddByInteger(16);
VL.AddByFloat(161.4, 1);
SFH.AddSinglePart(CL, VL);

코난에 대한 도형을 추가하는 코드입니다. 앞의 홍길동에 대한 도형 추가 코드와 매우 유사합니다.

CLC.Clear();
CL.Clear();
CL.Add(20, 30);
CL.Add(30, 30);
CL.Add(30, 40);
CL.Add(20, 40);
CLC.Add(CL);
CL.Clear();
CL.Add(22, 32);
CL.Add(28, 32);
CL.Add(28, 38);
CL.Add(22, 38);
CLC.Add(CL);

VL.Clear();
VL.AddByString("대길이");
VL.AddByInteger(24);
VL.AddByFloat(171.4, 1);
SFH.AddMultiPart(CLC, VL);

끝으로 대길이에 대한 폴리곤입니다. 이 도형은 2개의 폴리곤으로 구성되었다는 것을 앞서 그림을 통해 살펴보았습니다.

도형과 속성을 통해 원하는 도형들의 추가가 완료되었으면 가장 마지막으로 다음 코드를 호출하여 마무리합니다.

SFH.Close();

실제로 생성된 파일을 탐색기를 통해 살펴본 그림은 아래와 같습니다.

사용자 삽입 이미지

이 생성된 shp 파일을 DuraMap-Xr로 만든 BeautifyMap으로 살펴보면 아래와 같습니다.

사용자 삽입 이미지
