라벨을 일정한 값으로 회전하는 API에 대한 내용을 정리합니다. 아래는 해당 코드입니다.

if(axXr1.Layers.AddShapeMapLayer("lyr", "d:/_/ecl_cadastral.shp"))
{
    axXr1.WaitForAllConnections();

    axXr1.Labels.AddLabel("lyr", "{label}");

    var label = axXr1.Labels.GetLabel("lyr", "{label}");

    label.Rotate.Enable = true; // <회전을 위해 반드시 지정해야 함>
    label.Rotate.Angle = 90; // <회전값, 단위: Degree>
    label.Effect.Enable = true; // <회전을 위해 반드시 지정해야 함>
    label.Effect.OutlineEnable = true;
    label.Effect.OutlineColor = RGB(255, 255, 255);
    label.Effect.OutlineWidth = 3;
    label.Font.Bold = true;
    label.Font.Color = RGB(0, 0, 0);
    label.Font.Size = 16;

    axXr1.ZoomFullExtent();
    axXr1.MapScale = 2500;
    axXr1.MouseMode = XrMapLib.XrMapViewModeEnum.XrPanMode;
    axXr1.Update();
}

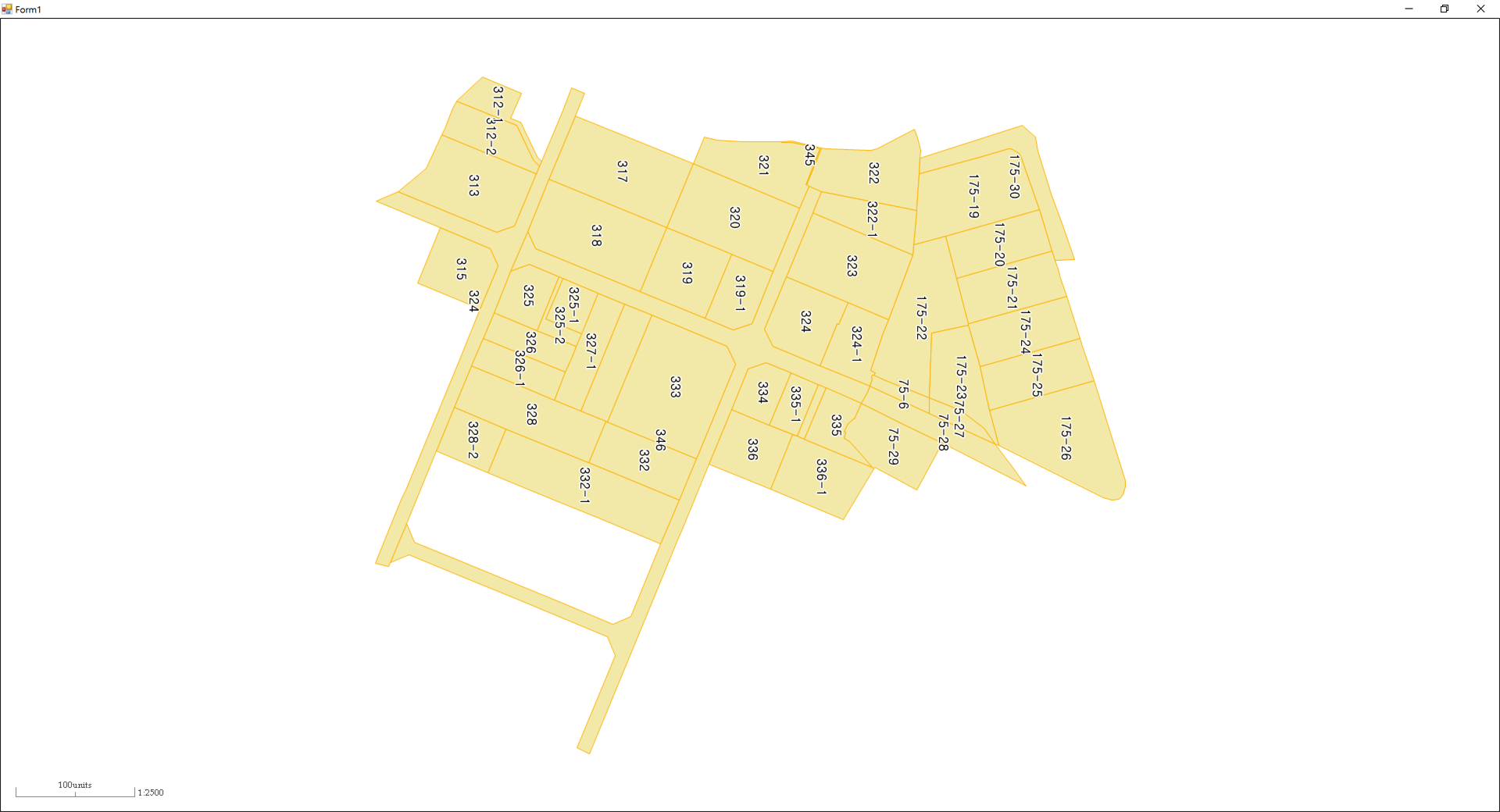

위의 코드는 모든 라벨의 텍스트를 일정하게 90도로 회전하는 코드인데요. 아래는 위의 코드에 대한 실행 결과입니다.

위의 코드가 지원되는 DuraMap-Xr의 버전은 3.9.8.4입니다. 듀라맵의 최선 버전은 http://www.gisdeveloper.co.kr/?p=4760 에서 다운로드 받을 수 있는 설치관리자 프로그램을 이용해 간단히 설치할 수 있습니다.

듀라맵에서 ShapeMapLayer에 대한 이미지 심벌을 지정할 경우에, 그 크기는 원본 이미지 크기 그대로 표시됩니다. 이에 대해 개발자가 직접 이미지의 크기를 지정할 수 있는 방식도 제공되는데요. 아래의 코드는 이미지의 크기를 가로 84px로 지정하는 경우입니다. 세로의 크기는 가로와 세로에 대한 비율을 유지하도록 자동으로 계산됩니다.

axXr1.Layers.AddShapeMapLayer("lyr", "D:/__Data__/points.shp");
axXr1.WaitForAllConnections();

if (axXr1.Resources.AddImageResource("img", "d:/__data__/temperature.png"))
{
    var sym = axXr1.Layers.GetLayerAsShapeMap("lyr").PointSymbol;

    sym.SetImage("img", axXr1.Resources);
    sym.Size = 84; // 이미지 심벌을 가로로 84px로 지정 !!
}

axXr1.Update();

위의 코드와 함께 듀라맵에 소소한 개선으로 두가지가 이루어졌는데요. 첫째는 휠마우스에 대한 Delta 값을 보다 정확히 음수와 양수로 얻을 수 있다는 것과 두번째는 GetFIDFromMousePoint 매서드를 통해 도형을 선택할 때, 포인트 심벌의 크기에 맞춰 선택할 수 있도록 개선되었는데요. 기존에는 포인트 심벌의 크기를 고려하지 않아 포인트의 심벌 중앙을 클릭해야 선택되는 사용상의 불편함이 해소되었습니다.

DuraMap-Xr의 Mouse Wheel 이벤트를 이용해 지도를 확대 축소하는 이벤트에 대한 글을 정리합니다. 배경지도는 TMS 형식으로 활용할 수 있는 VWorld를 이용합니다. 먼저 VWorld의 배경지도에 대한 Layer는 아래처럼 추가할 수 있는데요. 저는 아래의 코드를 폼(Form)이 Shown 이벤트에 추가하였습니다.

XrMapLib.ValueList URLs = new XrMapLib.ValueList();
URLs.AddValueByString(VWORLD_TMS_URL);

XrMapLib.Extent MaxMBR = new XrMapLib.Extent();
MaxMBR.MinX = -20037508.342789244;
MaxMBR.MinY = -20037508.342789244;
MaxMBR.MaxX = 20037508.342789244;
MaxMBR.MaxY = 20037508.342789244;

double[] upps = {
    78000, 39000, 19600, 9800, 4900, 2400, //Dummy
    1222.9924523925781, 611.4962261962891, 305.74811309814453,
    152.87405654907226, 76.43702827453613, 38.218514137268066,
    19.109257068634033, 9.554628534317017, 4.777314267158508,
    2.388657133579254, 1.194328566789627, 0.5971642833948135, 0.5971642833948135/2 };

XrMapLib.ValueList UPPs = new XrMapLib.ValueList();

Scales.Clear();

for (int iUPP = 0; iUPP < upps.Length; ++iUPP)
{
    double UPP = upps[iUPP];
    double MapScale = axXr1.GetMapScaleFromUPP(UPP);

    UPPs.AddValueByFloat(UPP, 14);

    if (iUPP > 5) // upps 배열에서 0~4번째는 한국에서는 사용되지 않음
    {
        Scales.Add(MapScale);
    }
}

axXr1.Layers.AddTMSLayer("basemap", URLs, MaxMBR, UPPs, true);
axXr1.WaitForAllConnections();

XrMapLib.Coord MapPt = new XrMapLib.Coord();
MapPt.X = 14145315;
MapPt.Y = 4514689;

axXr1.MapCenter = MapPt;
axXr1.MapScale = Scales[0];
axXr1.Update();

axXr1.MouseMode = XrMapLib.XrMapViewModeEnum.XrPanMode;

참고로 듀라맵 지도 뷰어 컨트롤의 변수는 axXr1입니다. 위의 코드를 보면 Scales라는 전역 변수가 보입니다. 이 Scales는 다음처럼 정의되어 있습니다. Scales 컨터이너 변수는 각 지도 줌 단계에 대한 축척값을 담고 있습니다.

private List<double> Scales = new List<double>();

이제 지도 컨트롤의 마우스 휠 이벤트를 등록합니다. 아래의 코드는 듀라맵 지도 뷰 컨트롤의 휠 이벤트에 할당된 이벤트 함수입니다.

private void axXr1_OnMouseWheel(object sender, AxXrMapLib._IXrMapControlEvents_OnMouseWheelEvent e)
{
    double NewMapScale = axXr1.MapScale;

    // 현재 지도 축척값 중 가장 가까운 줌 레벨 얻기
    int cntLevels = Scales.Count;
    double Gap = Double.MaxValue;
    int CurrentLevel = -1;
    for (int i = 0; i < cntLevels; i++)
    {
        double ThatGap = Math.Abs(NewMapScale - Scales[i]);
        if (Gap > ThatGap)
        {
            Gap = ThatGap;
            CurrentLevel = i;
        }
    }

    if(e.delta == 120) // Wheel Up
    {
        int idx = CurrentLevel + 1;
        if (idx >= Scales.Count) idx = Scales.Count - 1;
        axXr1.MapScale = Scales[idx];
    }
    else  // Wheel Down
    {
        int idx = CurrentLevel - 1;
        if (idx < 0) idx = 0;
        axXr1.MapScale = Scales[idx];
    }

    axXr1.Update();
}
