[GIS] ArcObjects, 도형의 좌표 구하기

ArcObjects를 통해 SHP 파일을 읽어서 만든 레이어를 화면상에 표시한 후… 이 레이어를 구성하는 도형(Shape) 좌표를 구하는 방법을 정리해 보았습니다. ArcObjects에서 제공하는 Map 컨트롤을 통해 SHP 레이어가 하나 추가되었다고 가정하겠습니다. 참고로 이 포스트는 레이어가 폴리곤 도형으로 구성된 레이어를 대상으로 합니다.

가장 먼저 해야할 일은 지도 컨트롤이 가지고 있는 레이어를 가져오는 일입니다. 가져올때 도형 정보에 접근해야 하므로 IFeatureLayer 인터페이스 타입으로 가져와야 합니다.

ESRI.ArcGIS.Carto.IFeatureLayer pFL;
pFL = axMapControl1.get_Layer(0) as ESRI.ArcGIS.Carto.IFeatureLayer;

이렇게 가져온 IFeatureLayer 변수인 pFL을 통해 각각의 Feature를 얻어오기 위해 IFeatureClass와 IFeatureCursor를 이용합니다.

ESRI.ArcGIS.Geodatabase.IFeatureClass pFClass;
pFClass = pFL.FeatureClass;

ESRI.ArcGIS.Geodatabase.IFeatureCursor pFCursor;
pFCursor = pFClass.Search(null, false);

이제 레이어를 구성하는 Feature를 읽을 수 있는 준비가 되었습니다. 아래의 반복문을 통해 각각의 Feature를 순회하면서 원하는 좌표를 읽게 됩니다.

ESRI.ArcGIS.Geodatabase.IFeature pFeature;
while((pFeature=pFCursor.NextFeature()) != null) {
    ....
}

아래의 코드가 위의 코드의 반복문 사이(while문)에 들어가는 코드입니다. 도형은 Point의 집합이므로 IPointCollection 인터페이스 타입이 필요하며 각 포인트 좌표값과 관련 정보를 얻기 위해 IEnumVertex 인터페이스가 필요합니다.

    ESRI.ArcGIS.Geometry.IPointCollection pPC;
    pPC = pFeature.Shape as ESRI.ArcGIS.Geometry.IPointCollection;

    ESRI.ArcGIS.Geometry.IEnumVertex pEV = pPC.EnumVertices;

    ESRI.ArcGIS.Geometry.IPoint pPt;
    int outPartIndex;
    int vertexIndex;
    listBox1.Items.Add("FID: " + pFeature.OID);
    for(int i=0; i<pPC.PointCount; ++i) {
        pEV.Next(out pPt, out outPartIndex, out vertexIndex);
        listBox1.Items.Add("    Part Idx :" + outPartIndex +
            " Vertex Idx : " + vertexIndex + " (" + pPt.X + "," + pPt.Y + ")");
    }

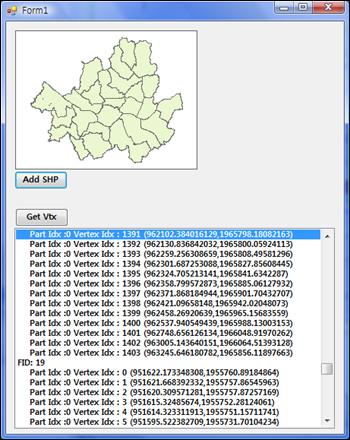

비록 이 포스트의 글은 폴리곤 레이어에 대한 내용이지만 이 보다 간단한 포인트나 폴리라인에 대해서도 쉽게 좌표를 읽을 수 있습니다. 마지막으로 아래는 위의 코드들을 실행했을때의 결과 입니다.

사용자 삽입 이미지

[GIS] ArcObjects, 속상값에 따라 다른 색상 지정(UniqueValueRenderer)

ArcObjects는 공간분석등을 포함한 지오프로세싱과 공간 데이터 편집에도 탁월한 기능을 제공하지만 공간 데이터의 표현에도 매우 뛰어난 기능을 제공합니다. 여기서는 공간 데이터에 대한 각 속성값에 따라 다른 그리기 심벌을 지정할 수 있는 UniqueValueRenderer에 대해 정리해 보도록 하겠습니다. UniqueValueRenderer는 특정 값에 대한 그리기 심벌을 정의할 수 있는 렌더러입니다. 이 포스트는 기본적으로 SHP 파일을 통한 레이어를 ArcObjects에서 제공하는 지도 컨트롤에 추가하고 있다고 가장합니다.

ESRI.ArcGIS.Carto.IFeatureLayer pFL;
pFL = axMapControl1.get_Layer(0) as ESRI.ArcGIS.Carto.IFeatureLayer;

ESRI.ArcGIS.Geodatabase.IFeatureClass pFClass;
pFClass = pFL.FeatureClass;

ESRI.ArcGIS.Geodatabase.IQueryFilter pQF;
pQF = new ESRI.ArcGIS.Geodatabase.QueryFilter();

ESRI.ArcGIS.Geodatabase.IFeatureCursor pFCur;
pFCur = pFClass.Search(pQF, false);

앞의 코드는 먼저 지도 컨트롤에 추가된 SHP 데이터에 대한 레어이의 IFeatureLayer 인터페이스를 구하고 있습니다. IFeatureLayer를 통해 속성값에 접근할 수 있는 IFeatureClass 인터페이스를 구할 수 있으며 이 IFeatureClass의 검색 메서드인 Search에 인자로 IQueryFilter 타입의 값을 넘겨주면 레이어의 전체 속성 레코드를 얻어오게 되고 그 결과는 IFeautreCursor 인터페이스를 통해 접근할 수 있습니다.

ESRI.ArcGIS.Display.IRandomColorRamp pRCR;
pRCR = new ESRI.ArcGIS.Display.RandomColorRamp();
pRCR.MinSaturation = 0;
pRCR.MaxSaturation = 100;
pRCR.MinValue = 0;
pRCR.MaxValue = 100;
pRCR.StartHue = 0;
pRCR.EndHue = 360;
pRCR.UseSeed = true;
pRCR.Seed = 87;

앞의 코드는 색상 심벌을 손쉽게 만들어 낼 수 있는 유틸리티 인터페이스인 IRandomColorRamp를 인스턴스화 하고 있습니다. 이 인터페이스는 사용자가 지정한 색조와 채도등의 값을 지정하고 지정된 값의 범위 내에서 임의의 난수 발생을 통해 색상 심벌을 뽑아 낼 수 있습니다. 참고로 지정할 수 있는 Hue의 최소와 최대값은 각각 0, 360이며 Saturation의 최소와 최대값은 각각 0, 100 그리고 Value의 최소, 최대값은 0, 100입니다. 또한 난수 발생에 대한 Seed값을 지정할 수 있는 속성을 제공합니다.

ESRI.ArcGIS.Carto.IUniqueValueRenderer pRender;
pRender = new ESRI.ArcGIS.Carto.UniqueValueRenderer();

pRender.FieldCount = 1;
pRender.set_Field(0, "SGG_NM");

ESRI.ArcGIS.Display.ISimpleFillSymbol pSFS;
pSFS = new ESRI.ArcGIS.Display.SimpleFillSymbol();
pSFS.Style = ESRI.ArcGIS.Display.esriSimpleFillStyle.esriSFSSolid;
pSFS.Outline.Width = 0.4;
pRender.DefaultSymbol = pSFS as ESRI.ArcGIS.Display.ISymbol;
pRender.UseDefaultSymbol = true;

앞의 코드는 이 포스트의 주인공인 UniqueValueRenderer를 생성하고 속성값을 설정하는 코드의 일부입니다. 앞서 언급했듯이 UniqueValueRenderer는 속성값에 기반하여 서로 다른 속성값에 따라 각기 다른 색상 심벌을 지정한다고 했습니다. 4번과 5번 코드는 속성값을 얻어올 필드의 개수의 필드명(여기서는 SGG_NM)을 지정합니다. 또한 지정하지 못한 속성값을 가지는 도형에 대해 기본적으로 사용할 그리기 심벌을 지정하는 코드가 7~12번의 코드입니다.

ESRI.ArcGIS.Geodatabase.IFeature pFeat;
long n = pFClass.FeatureCount(pQF);
ESRI.ArcGIS.Geodatabase.IFields pFields;
pFields = pFClass.Fields;
int iField = pFields.FindField("SGG_NM");
for(long i = 0; i

앞의 코드부분은 각 속성값에 대한 그리기 심벌(정확히 말하면 SimpleFillSymbol)을 지정합니다. 동일한 값의 중복되는 속성값에 대해 이중으로 그리기 심벌을 지정하지 않도록 valFound 변수를 통해 걸러내고 있습니다. 코드 라인 별로 살펴보면, 2번 코드는 레이어가 가지고 있는 전체 속성 레코드의 개수를 얻어와 n 변수에 저장하고 있습니다. 그리고 3번, 5번 코드는 속성값을 가져올 필드명에 대한 인덱스를 얻어와 iField에 저장합니다. 6번 코드의 for문은 모든 레코드에 대해서 앞서 지정한 필드의 값을 가져오고 그 필드 값에 대해 그리기 심벌을 생성하여 지정하고 있습니다. 15번 라인의 for문은 앞서 저장해둔 속성값들 중에 중복된 속성값에 대해서는 이중으로 심벌을 지정하지 않도록 하는 코드입니다. 여기서 눈여겨 봐야 할 점은 생성해 지정한 그리기 심벌에 대한 색상값을 지정하고 있지 않다는 점입니다. 일단 그리기 심벌을 생성해 두기만 하고 다음에 색상값을 지정합니다.

pRCR.Size = pRender.ValueCount;
bool bOK = true;
pRCR.CreateRamp(out bOK);
ESRI.ArcGIS.Display.IEnumColors pEnumClrs;
pEnumClrs = pRCR.Colors;
pEnumClrs.Reset();
for(int ny=0; ny

앞의 코드는 이전 부분에서 생성해둔 그리기 심벌을 IRandomColorRamp 인터페이스 타입으로 생성해둔 객체를 통해 색상을 얻어와 실제 지정하는 코드입니다. 앞서서 pRCR이라는 변수 명으로 IRandomColorRamp 인터페이스의 CoClass를 생성해 놓았습니다. 이 pRCR로부터 생성할 색상의 개수를 지정하고 CreateRamp 매서드를 호출하여 원하는 개수만큼 원하는 색상 계열로 색상을 생성해 두는 코드가 1번~3번 코드입니다. 이제 생성해 놓은 색상을 얻기 위해 Iterator 디자인 패턴의 방법을 통해 얻어 오는 부분이 4,5,6번 코드와 12번 코드입니다. 7번 코드의 for문은 고유한 필드값으로 저장된 그리기 심벌들을 가져와서 이 심벌의 색상을 pRCR에서 얻어온 색상으로 지정하기 위한 반복문입니다. 이 부분까지가 UniqueValueRenderer에 대한 필요한 속성값들을 설정하기 위한 모든 과정입니다. 이렇게 구성한 UniqueValueRenderer를 레이어에 지정하는 코드는 아래와 같습니다.

pRender.ColorScheme = "Custom";
pRender.set_FieldType(0, true);

ESRI.ArcGIS.Carto.IGeoFeatureLayer pGFL =
    pFL as ESRI.ArcGIS.Carto.IGeoFeatureLayer;
pGFL.Renderer = pRender as ESRI.ArcGIS.Carto.IFeatureRenderer;

axMapControl1.ActiveView.Refresh();

레이어의 렌더러는 IGeoFeatureLayer 인터페이스를 통해 접근할 수 있으므로 4번~6번 코드와 같은 형태로 렌더러를 지정할 수 있습니다. 최종적인 실행 결과는 아래와 같습니다.

사용자 삽입 이미지

[GIS] ArcObjects, 지도 레이어 그리기 심벌 지정하기(SimpleRenderer)

ArcObjects를 이용하여 Map 컨트롤에 지도레이어를 추가하게 되면, 지도 레이어를 그리기 위해 사용되는 그리기 기능으로 기본적으로 SimpleRenderer라는 렌더러가 할당됩니다. 이 렌더러는 해당 레어어를 구성하는 모든 도형에 대해 동일한 그리기 심벌을 이용해 그리게 됩니다. 예를 들어서 폴리곤 지도 레이어의 경우 채움색과 외곽선색 등이 모든 도형에 대해 동일하게 적용되어 그려지게 됩니다.

ArcObjects가 지원하는 렌더러는 매우 다양한데… ClassBreaksRenderer나 DotDensityRenderer, UniqueValueRenderer 등이 있습니다. 이 포스트에서는 렌더러 중 가장 쉬우며 기본적으로 설정되어 있는 SimpleRenderer의 심벌을 지정하여 사용자가 원하는 색상으로 지도 레이어를 그리는 방법에 대해 정리해 보았습니다.

먼저 폴리곤 지도 레이어가 Map 컨트롤에 하나 추가되어 있다가 가정하겠습니다. 그리고 이 지도 레이어의 채움색을 초록색으로 표시하고 외곽선 색을 검정색으로 표시해 보도록 하겠습니다.

ESRI.ArcGIS.Carto.IGeoFeatureLayer pGFL;
pGFL = axMapControl1.get_Layer(0) as ESRI.ArcGIS.Carto.IGeoFeatureLayer;

ESRI.ArcGIS.Carto.ISimpleRenderer pSR;
pSR = pGFL.Renderer as ESRI.ArcGIS.Carto.ISimpleRenderer;

앞의 코드는 가장 먼저 추가한 폴리곤 지도 레이어를 IGeoFeatureLayer 타입으로 가져옵니다. 이 타입을 통해 렌더러 객체에 접근할 수 있기 때문입니다. SHP 파일을 통해 새로 추가한 지도 레이어의 그리기 렌더러는 기본적으로 ISimpleRenderer가 지정되므로 이 렌더러를 가져와 pSR이라는 변수에 담아 두고 있습니다.

ESRI.ArcGIS.Display.IRgbColor pFillRGB;
pFillRGB = new ESRI.ArcGIS.Display.RgbColor();
pFillRGB.Red = 0;
pFillRGB.Green = 255;
pFillRGB.Blue = 0;

앞의 코드는 채움 색상을 지정합니다. 앞서 언급했듯이 채움색으로써 녹색(RGB(0,255,0))을 지정하고 있습니다.

ESRI.ArcGIS.Display.IRgbColor pLineRGB;
pLineRGB = new ESRI.ArcGIS.Display.RgbColor();
pLineRGB.Red = 0;
pLineRGB.Green = 0;
pLineRGB.Blue = 0;

ESRI.ArcGIS.Display.ISimpleLineSymbol pSLS;
pSLS = new ESRI.ArcGIS.Display.SimpleLineSymbol();
pSLS.Color = pLineRGB;

앞의 코드는 폴리곤의 외곽선을 지정하기 위한 코드입니다. 외곽선은 ISimpleLineSymbol이며 라인의 폭(Width 프로퍼티)와 라인의 스타일(Style 프로퍼티) 그리고 색상(Color 프로퍼트)를 저장할 수 있습니다. 여기서는 검정색 색상으로 외곽선의 색을 지정하기 위고 있습니다.

ESRI.ArcGIS.Display.ISimpleFillSymbol pSFS;
pSFS = new ESRI.ArcGIS.Display.SimpleFillSymbol();

pSFS.Color = pFillRGB;
pSFS.Outline = pSLS;

앞의 코드는 앞서 만들어 놓은 채움색과 외곽선에 대한 객체를 실제 폴리곤 도형 지도 레이어에 적용하기 위한 채움 스타일에 대한 타입인 SimpleFillSymbol을 생성하고 있습니다. 이 SimpleFillSymbol 타입의 객체의 변수명은 pSFS라고 해 놓았고 앞서 구한 렌더러의 Symbol 속성에 할당해주면 우리가 원하는 결과를 얻을 수 있게 됩니다.

pSR.Symbol = pSFS as ESRI.ArcGIS.Display.ISymbol;
axMapControl1.ActiveView.Refresh();

앞의 코드가 바로 렌더러의 Symbol 속성에 심벌을 지정하는 코드입니다. 실행해 보면 원하는 색상 심벌로 지도 레이어가 그려지는 것을 확인할 수 있습니다.

사용자 삽입 이미지

[GIS] ArcObjects, 지도에 라벨(Label 또는 Annotation) 표시

지도 위에 속성값을 표시하는 것을 라벨링(Labeling) 또는 어노테이션 달기라고 합니다. 예를 들어서 행정구역도를 표시하고 각 구역에 행정구의 명칭을 표시하여 사용자에게 직관적인 지도 정보를 전달할 수 있습니다. 이 포스트 글의 예제 코드의 결과 이미지를 보면 더욱 이해가 쉬울것입니다.

사용자 삽입 이미지

라벨 문자열은 속성 데이터 값을 기반으로 해당되는 도형 위에 표시가 되며 문자 표시를 위한 속성인 폰트, 색상등을 지정할 수 있습니다. 이외에도 ArcGIS는 매우 융통성 있는 라벨 표시를 위한 강력한 API를 개발자에게 제공합니다. 라벨 표시에 대해 상상할 수 있는 모든 경우의 수를 처리하고 있다고 해도 과언이 아닐 정도로 말입니다.

라벨에 대해 간단한 설명은 이정도로 하고.. 실제로 지도 레이어에 라벨링 기능을 추가해 보는 코드를 정리해 보도록 하겠습니다. 이 예제 코드는 기본적으로 SHP 파일 지도 레이어가 지도 컨트롤에 추가되어 있다는 가정 하에 설명합니다.

가장 먼저 라벨 처리를 위해 추가한 레이어를 IGeoFeatureLayer로 QueryInterface합니다. 참고로 QueryInterface는 C#이나 VB와 같은 고수준 언어에서는 간단히 형변환으로 이해하셔도 됩니다.

ESRI.ArcGIS.Carto.IGeoFeatureLayer pLayer = axMapControl1.get_Layer(0) as
            ESRI.ArcGIS.Carto.IGeoFeatureLayer;

이렇게 추가된 지도 레이어를 IGeoFeatureLayer 인터페이스로 QueryInterface하여 pLayer 변수에 저장해 둡니다.

다음으로 라벨의 텍스트 색상을 지정하기 위해 다음 코드가 필요합니다.

ESRI.ArcGIS.Display.IRgbColor pColorFont = new ESRI.ArcGIS.Display.RgbColor();
pColorFont.Red = 255;
pColorFont.Green = 100;
pColorFont.Blue = 100;

ESRI.ArcGIS.Display.IFormattedTextSymbol pText =
                             new ESRI.ArcGIS.Display.TextSymbol();
pText.Color = pColorFont;

색상값을 지정하기 위해 IRgbColor 타입을 사용하고 이렇게 지정한 색상을 IFormattedTextSymbol의 인스턴스인 pText의 Color 속성에 지정합니다. 참고로 IFormattedTextSymbol을 통해 텍스트 심벌의 색상, 스타일, 폰트, 그림자 효과 등을 지정할 수 있습니다.

다음으로 실제로 라벨링을 위한 코드가 실행됩니다. ArcGIS는 라벨을 API에서 Annotation이라는 용어를 사용합니다.

ESRI.ArcGIS.Carto.IAnnotateLayerPropertiesCollection pAnnoPropsCollection =
        new ESRI.ArcGIS.Carto.AnnotateLayerPropertiesCollection();

ESRI.ArcGIS.Carto.ILabelEngineLayerProperties pLabelEngine =
        new ESRI.ArcGIS.Carto.LabelEngineLayerProperties()
              as ESRI.ArcGIS.Carto.ILabelEngineLayerProperties;

pLabelEngine.Expression = "[SGG_NM]";
pLabelEngine.Symbol = pText;

ESRI.ArcGIS.Carto.IAnnotateLayerProperties pAnnoLayerProps =
        pLabelEngine as ESRI.ArcGIS.Carto.IAnnotateLayerProperties;

pAnnoPropsCollection.Add(pAnnoLayerProps);

먼저 라벨의 속성을 위해 IAnnotateLayerPropertiesCollection 타입의 변수인 pAnnoPropsCollection 변수를 생성하고 라벨을 화면상에 표시하는 기능을 책임지는 ILabelEngineLayerProperties 타입의 pLabelEngine 변수를 생성합니다. 그리고 이 pLabelEngine의 Expression에 라벨 문자값으로 표시할 필드 이름을 [와 ] 사이에 지정합니다. 그리고 라벨 문자의 색상을 지정해 놓은 pText 객체를 pLabelEngine의 Symbol 속성에 지정합니다. 그리고 이 pLabelEngine을 IAnnotateLayerProperties 타입으로 형변환하여 pAnnoLayerProps 객체에 지정하여 이 객체를 pAnnoPropsCollection 객체의 Add 매서드를 통해 추가합니다.

이제 라벨을 위한 설정은 모두 끝났으므로 레이어의 라벨 속성값에 지정하고 라벨 표시 기능을 활성화 합니다.

pLayer.AnnotationProperties = pAnnoPropsCollection;
pLayer.DisplayAnnotation = true;

axMapControl1.ActiveView.Refresh();

가끔 드는 생각이지만 ArcObjects는 하나의 단위 기능을 위해 상당히 많은 CoClass와 Interface 타입을 사용함으로써 ArcObjects에 대한 많은 지식을 개발자에게 요구하는듯합니다. 이러한 이유는 ArcObjects가 복잡한것이 아니라 하나의 기능에 대해서 매우 다양한 모습으로 응용시킬 여지를 열어 놓기 위함입니다.
