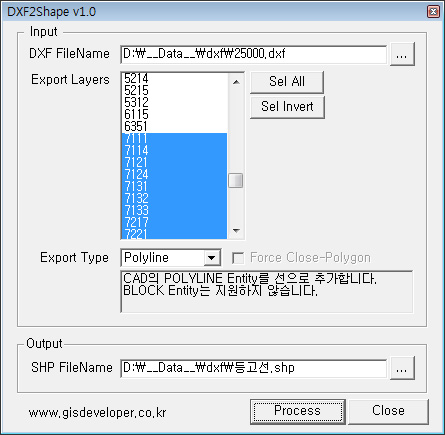

DXF를 ESRI의 SHP 파일로 변환해주는 툴입니다. 수치지도 DXF 파일과 내보낼 레이어를 선택하고, 변환될 Shape의 종류를 선택해주면 Shape 파일로 생성해 주는 간단한 툴입니다. 개발중인 맵 엔진에 DXF 수치지도를 표시하는 기능에 대비해, 회사에서 DXF를 Shape 파일로 변환해야할 일이 생겨서 겸사 겸사 만들어 보았습니다. Shape의 속성은 Layer 명 하나만 만들어 집니다.
사용하기 전에 알면 좋은 점이.. DXF 수치지도를 Point나 Polyline, Polygon으로 내보기기 할때 DXF에서 이용할 Enitity입니다.
- Point : CAD의 INSERT 엔티티를 사용
- Polyline : CAD의 POLYLINE 엔티티를 사용
- Polygon : CAD의 POLYLINE 엔티티를 사용하며, 폐합된 엔티티만을 Polygon으로 내보냄(만약 Force Close-Polygon을 체크하면 강제로 폐합시키고 모든 엔티티를 내보냄)

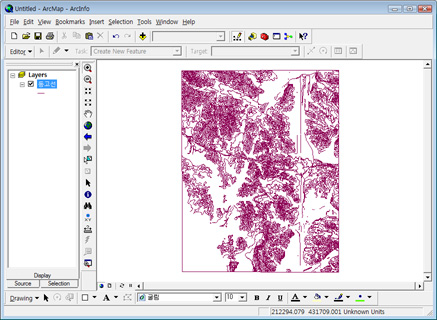

아래는 화면은 이 툴을 이용해 실제 수치지도를 등고선 레이어 7XXX 대를 폴리라인으로 내보내기 해서 ArcMap으로 살펴본 화면입니다.
이 툴은 XGE 지도 엔진을 이용하지 않고, XGE 지도 엔진을 구현하기 위한 Core 라이브러리를 이용해 개발하였습니다. C++로 개발된지라 .NET 2.0 역시 필요치 않습니다.
